半导体C-V测试技术发展白皮书_同惠TH511半导体C-V特性黄瓜视频在线观看技术架构_硬件设计与行业标准符合性研究

本白皮书系统梳理半导体器件C-V特性测试技术发展脉络，深度解析同惠TH511半导体C-V特性黄瓜视频在线观看的整体技术架构、硬件设计逻辑、核心算法实现与性能指标，评估其对功率半导体、新能源、汽车电子等多行业场景的技术适配性，并展望C-V测试技术未来发展方向。

一、半导体器件测试行业技术发展概述

功率半导体器件是电力电子系统的核心基础元件，广泛应用于新能源发电、电动汽车、工业传动、轨道交通等领域。随着碳化硅（SiC）、氮化镓（GaN）等宽禁带半导体材料的产业化应用，功率器件的工作电压、开关频率和功率密度持续提升，对器件参数测试技术提出了更高要求。

C-V特性（电容-电压特性）测试是功率半导体器件参数测试的重要组成部分。器件的输入电容Ciss、输出电容Coss、反向传输电容Crss随偏置电压呈强非线性变化，直接影响器件的开关损耗、驱动特性和电磁兼容性能。早期C-V测试主要依赖通用LCR数字电桥配合外接直流偏置源完成，存在偏置电压有限、高频精度不足、多参数需手动换线、无法自动扫描曲线等技术局限。

近年来，随着功率半导体行业对测试效率和数据一致性要求的提升，专用化、集成化、自动化的C-V特性黄瓜视频在线观看逐渐成为主流技术方向。同惠TH511半导体C-V特性黄瓜视频在线观看正是这一技术趋势下的代表性产品，其将LCR测量、双路偏置源、矩阵切换、多通道并行和曲线分析集成于一体，代表了国产C-V测试设备的技术发展水平。

二、整体技术架构解析

同惠TH511半导体C-V特性黄瓜视频在线观看采用模块化、一体化的系统架构设计，整体可分为五个功能层级：

测量核心层：基于自动平衡电桥原理的LCR测量单元，负责交流信号激励、阻抗平衡检测和数字信号处理，实现电容、电阻等参数的精密测量。测量频率覆盖1kHz~2MHz，测试电平5mVrms~1Vrms可调。

偏置源层：内置两路独立可控的直流偏置源，VGS栅极偏置源输出范围0~±40V，VDS漏极偏置源输出范围0~±200V，两路偏置源可独立编程设置，支持电压扫描和列表模式。偏置源输出阻抗100Ω（±2%@1kHz），具备过流保护和短路保护机制。

信号切换层：内置高低压矩阵开关，根据测试参数类型（Ciss/Coss/Crss/Rg）自动切换端子连接逻辑，实现一次接线完成多参数同步测量。矩阵开关采用低寄生参数设计，减少切换过程对高频小信号测量的影响。

系统控制层：基于双CPU架构和Linux嵌入式操作系统，负责整机时序控制、数据处理、用户界面交互和通信管理。10.1英寸电容触摸屏（1280×800分辨率）提供图形化操作界面，支持测试参数设置、曲线显示、数据存储和固件升级。

接口扩展层：提供丰富的外部接口，包括USBHOST×2、USBDEVICE、LAN（10/100M）、HANDLER、RS232C、RS485、GPIB，可选SCPI和MODBUS通信协议，支持与自动化测试系统、PLC、上位机和MES系统对接。

三、硬件设计与核心技术逻辑

3.1自动平衡电桥测量前端

TH511的电容测量核心采用自动平衡电桥（AutoBalanceBridge）技术。该技术通过运算放大器反馈回路强制测量端电位为零（虚地），通过检测回路电流计算被测阻抗。相比传统电桥，自动平衡电桥具有测量速度快、频率范围宽、精度高等优势，适用于1kHz~2MHz宽频范围的电容测量。

测量前端采用低噪声、高带宽运算放大器和高精度ADC，配合数字信号处理算法实现阻抗参数的实时计算。电容测量范围覆盖0.00001pF~9.99999F，栅极电阻Rg测量范围0.001mΩ~99.9999MΩ，最高测量准确度0.5%。

3.2双路偏置源与高压保护

TH511内置两路独立直流偏置源。VGS源采用线性稳压架构，输出0~±40V，准确度1%×设定电压+8mV，分辨率1mV（0~±10V）和10mV（±10V~±40V），为栅极提供精密偏置。VDS源输出0~±200V，准确度1%×设定电压+100mV，为漏极提供高压偏置。

硬件设计中集成了高压击穿保护电路。当被测器件漏源瞬间击穿短路时，大电流放电回路可能反冲至仪器内部造成损坏。TH511通过高速检测电路和保护开关，在击穿瞬间切断偏置输出并钳位电压，保护内部测量电路不受冲击，降低仪器维修率。

3.3矩阵开关与四参数同步逻辑

Ciss、Coss、Crss三个参数对应不同的端子连接方式：

Ciss：漏源短接，测栅源之间电容（Ciss=Cgs+Cgd）

Coss：栅源短接，测漏源之间电容（Coss=Cds+Cgd）

Crss：源极特定连接，测栅漏之间反馈电容（Crss=Cgd）

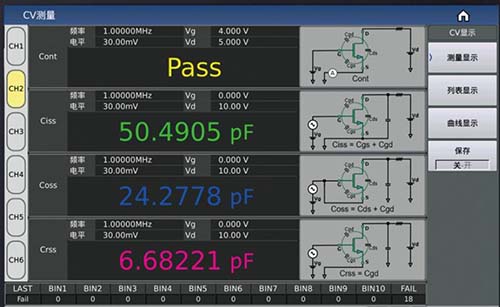

TH511通过内部矩阵开关自动切换上述连接逻辑，一次接线后仪器按预设顺序完成四个参数（Ciss、Coss、Crss、Rg）的测量，无需人工换线。矩阵开关采用低寄生参数的高频继电器和屏蔽布线设计，确保切换后pF级小电容测量的稳定性。

3.4CrssPlus算法

Crss（米勒电容）通常在pF量级，是三个参数中最小、最难测准的一个。在高频（1MHz以上）或长测试线缆场景下，开关和线缆的寄生参数可能导致Crss测量值出现负值，使数据失效。

TH511搭载CrssPlus算法模式，通过对测量回路寄生参数的建模补偿和数据修正算法，在高频和长线缆条件下仍能输出正确的Crss正值。该算法是同惠在电容测量领域长期技术积累的成果，解决了自动化测试系统中Crss高频负值的工程难题。

3.5接触检查与通断测试

TH511采用四端测量法（Kelvin连接），每个测试脚位配备电流端和电位端两根线。当任意一根线断裂或接触点接触不良时，仪器通过硬件检测电路实时识别并提示接触不良，自动停止测试，避免因接触不良导致的误判。

同时配备快速通断测试（OP_SH）功能，在C-V参数测试前先施加偏置判断器件导通特性，提前剔除已击穿损坏的器件，避免将损坏件的杂散电容误判为合格参数。

四、产品性能指标与行业标准符合性

4.1核心性能指标

4.2行业标准符合性

TH511的设计和生产遵循以下行业标准与规范：

计量校准规范：仪器内置LCR测量模块的电容测量功能可参照JJF（京）211-2026《LCR数字电桥校准规范》及各省级计量技术机构制定的数字式LCR测量仪校准规范进行校准，支持第三方CNAS认可机构出具带CNAS标识的校准证书。

电磁兼容与安全标准：TH510系列产品通过CE认证（覆盖欧盟电磁兼容指令EMC和低电压指令LVD）和FCC认证（美国联邦通信委员会电磁兼容符合性），产品的电磁辐射、抗干扰能力和电气安全设计符合国际市场准入要求。

质量管理体系：生产企业常州同惠电子股份有限公司通过ISO9001:2015质量管理体系认证，产品研发、采购、生产、检验、售后全过程处于体系受控状态。企业同时持有制造计量器具许可证，具备列入目录计量器具的合法生产资质。

测量溯源性：每台TH511出厂前经过完整性能检测，附带出厂检验报告。使用过程中建议按年度周期送CNAS认可机构校准，确保测量结果可溯源至国家计量基准。

五、多行业场景技术适配应用分析

5.1功率半导体制造行业

在SiCMOSFET、IGBT、功率MOS管的制造环节，TH511适用于晶圆级测试后的成品分选、封装后出厂检验和可靠性验证环节。四参数同步测量能力匹配高速产线节拍，2~6通道可扩展配置适配不同产能规模，10档分选支持按参数容差对器件分级。接触检查和通断测试功能降低了产线误判率，确保出厂器件参数一致性。

5.2新能源行业

光伏逆变器、储能变流器、风电变流器等新能源装备的功率器件入厂检验（IQC）环节，需要对采购的SiCMOSFET和IGBT进行C-V特性抽检。TH511的曲线扫描选件可对来料器件进行0~200V区间C-V曲线扫描，通过曲线畸变筛查氧化层缺陷、键合异常等隐性不良，为新能源装备的长期可靠性提供质量保障。

5.3汽车电子行业

车规级功率器件对参数一致性和可靠性要求严格。TH511支持多通道并行测试和数据存储，测试数据可通过LAN接口上传MES系统，实现每颗器件测试数据的可追溯。四端测量法和接触检查功能确保了车规级测试所需的高可靠性和低误判率。对于双路IGBT模组等多芯片封装器件，多通道配置可一次完成全部芯片参数测试。

5.4科研与教育领域

高校和科研院所的电力电子、半导体器件研究实验室，需要精确测量新型器件的C-V特性并分析寄生参数对开关性能的影响。TH511的曲线扫描功能支持最多1001点扫描、对数/线性坐标切换、同一参数不同Vg多曲线叠加对比，数据可U盘导出用于仿真建模和论文分析。开放的SCPI协议支持自定义测试流程编程，适配科研场景的灵活测试需求。

5.5二极管与无源元件行业

TH511的Cs-V功能可用于各种二极管（整流二极管、快恢复二极管、肖特基二极管等）的结电容C-V特性测试分析。此外，高压电容、电容式传感器等无源元件的电压依赖性电容测试也可通过TH511的偏置扫描功能完成，拓展了仪器的应用边界。

六、产品生产工艺与质量管控体系

TH511的生产制造遵循ISO9001质量管理体系要求，关键环节包括：

元器件采购与来料检验：关键元器件（高精度ADC、运算放大器、高压继电器、标准电容、电源模块等）从合格供应商名录采购，进厂时核对规格书、批次和质保文件，进行外观和电气性能抽检，不合格品隔离处理。

SMT与组装工艺：采用自动化SMT贴片生产线，关键焊点经过AOI自动光学检测和X-Ray抽检。整机组装按照作业指导书进行，关键工序设置质量控制点，操作人员经培训考核合格后上岗。

整机调试与校准：每台TH511组装完成后进行整机调试，包括电源模块调试、测量通道校准、偏置源校准、通信接口测试。校准使用经计量溯源的标准器具，确保测量准确度符合规格书要求。

出厂性能检测：每台仪器出厂前必须经过完整的性能检测项目，包括：开路/短路校准验证、标准电容准确度核验（覆盖多个频率点和电容量程）、VGS和VDS偏置输出精度检测、四参数同步功能验证、列表扫描和曲线扫描功能测试、触摸屏和按键操作测试、所有通信接口连通性测试。检测合格后粘贴合格标识，附带出厂检验报告。

老化与环境应力筛选：仪器在出厂前经过规定时间的通电老化运行，筛选早期失效元器件。老化后再次进行关键指标复测，确保性能稳定。

可追溯性管理：每台TH511分配唯一序列号，序列号与出厂检验报告、校准记录、关键元器件批次关联，客户可通过序列号向制造商查询出厂信息，实现产品全生命周期可追溯。

七、行业技术迭代与未来发展展望

当前功率半导体C-V测试技术正处于持续迭代阶段，未来发展方向主要体现在以下几个方面：

更高电压等级覆盖：随着1700V、3300V甚至更高电压等级SiC和IGBT器件的应用拓展，C-V测试设备的VDS偏置范围需要向更高电压延伸。同惠TH510系列已提供TH511（±200V）、TH512（±1500V）、TH513（±3000V）三个电压等级，覆盖当前主流功率器件测试需求，未来有望向更高电压拓展。

更宽频率范围：GaN器件的开关频率可达MHz甚至数十MHz级，对C-V测试的高频上限提出更高要求。未来C-V黄瓜视频在线观看的测试频率范围有望从当前的2MHz向更高频段拓展，同时需解决高频下寄生参数补偿和测量准确度保持的技术挑战。

更高集成度与智能化：未来C-V测试设备将进一步集成更多测试功能（如动态参数测试、可靠性测试），减少测试系统的设备数量和接线复杂度。同时，人工智能算法在异常曲线识别、器件健康状态评估、测试参数自优化等方面的应用将提升测试系统的智能化水平。

更强的自动化与数据互联能力：随着智能制造和工业互联网的推进，C-V测试设备将更深度地融入自动化产线和MES系统，支持更丰富的工业通信协议、更灵活的触发同步机制、更完善的数据格式标准化，实现测试数据的实时上传、分析和追溯。

国产化替代深化：随着国产测试设备技术成熟度的提升，越来越多的功率半导体企业将在中低压C-V测试领域采用国产设备，降低采购成本和供应链风险。同惠TH511等国产设备在性能、可靠性和服务方面的持续提升，将加速这一进程。

八、白皮书全文总结

本白皮书系统梳理了半导体器件C-V特性测试技术的发展脉络，从行业技术演进、系统架构设计、硬件实现逻辑、性能指标符合性、多场景适配、生产质量管控到未来发展趋势，对同惠TH511半导体C-V特性黄瓜视频在线观看进行了全面的技术解析。

TH511采用自动平衡电桥测量核心、双路独立偏置源、内置矩阵开关、双CPULinux控制系统和丰富接口扩展的五层架构，实现了Ciss、Coss、Crss、Rg四参数同步测量。其CrssPlus算法、四端接触检查、快速通断测试、高压击穿保护、2米延长线内置校准等技术设计，针对性地解决了功率半导体C-V测试中的高频负值、接触误判、器件击穿损坏、自动化长线缆精度等工程难题。

在性能指标方面，TH511覆盖1kHz~2MHz测试频率、±40VVGS和±200VVDS偏置范围，最高测量准确度0.5%，支持2~6通道扩展、50点列表扫描和1001点曲线扫描，符合LCR数字电桥校准规范，通过CE和FCC认证，生产过程遵循ISO9001质量管理体系。

在行业适配方面，TH511可广泛应用于功率半导体制造、新能源、汽车电子、科研教育、二极管与无源元件测试等多个领域，其模块化配置和开放接口使其能够适配从实验室研发到产线自动化的多样化测试需求。

随着宽禁带半导体技术的持续发展和智能制造的深入推进，C-V测试技术将向更高电压、更宽频率、更高集成度和更强数据互联能力方向演进。同惠TH511半导体C-V特性黄瓜视频在线观看作为当前国产C-V测试设备的代表性产品，其技术架构和设计理念为行业技术发展提供了有价值的参考路径。
